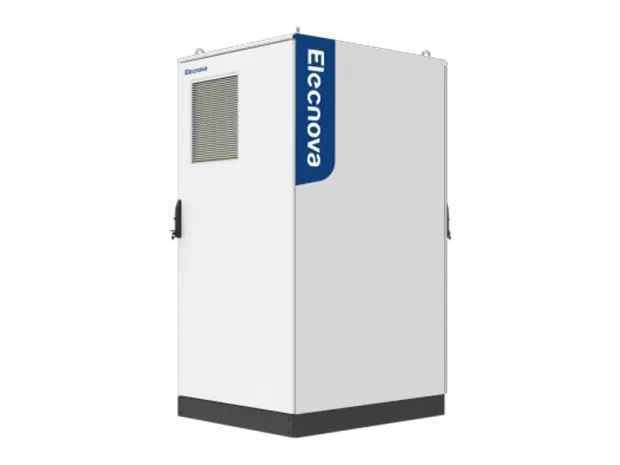

Шафа STS Elecnova ECO-STS-C125 — безперебійне живлення від накопичувача
- Перемикання< 20 мс
- Шаф ESS2 / 4 / 6
- Мережевий струмдо 1600 А
- PV-інверторидо 550 кВт
Звичайний мережевий накопичувач під час аварії в мережі вимикається разом з усім об’єктом — так вимагають правила безпеки. Шафа STS вирішує цю проблему: вона миттєво від’єднує підприємство від зовнішньої мережі та запускає острівний режим, у якому шафи Elecnova самі формують напругу. Перехід триває менше 20 мс, тож комп’ютери, контролери та освітлення його не помічають. Сонячна станція, підключена через STS, теж продовжує працювати й заряджає батареї.
Що отримує ваш бізнес
Без простоїв
Виробництво, торгівля й офіс працюють під час відключень без перезапусків обладнання.
Сонце працює і під час аварії
Інвертори СЕС не вимикаються, бо бачать «мережу», сформовану накопичувачем.
Готовий щит
Перемикач, лічильник, автоматика, захист від перенапруг і ДБЖ для власних потреб уже змонтовані.
Три типорозміри
На 2, 4 або 6 шаф по 125 кВт — від 250 до 750 кВт потужності накопичувача.
Кому підходить
- підприємства з безперервними процесами
- холодильні та морозильні склади
- медичні заклади, серверні, кол-центри
- об’єкти з СЕС, яка має працювати під час відключень
Що врахувати при проєктуванні
- Визначте перелік критичних навантажень — саме вони підключаються до порту STS.
- Потужність навантаження не повинна перевищувати 70 % потужності накопичувача (при cos φ = 0,7).
- Для двигунів, компресорів і насосів потрібен плавний пуск або частотний перетворювач.
- Опціональний АВР дозволяє додати резервне джерело, наприклад генератор.
Проєкти з двигунами та іншими навантаженнями з великими пусковими струмами ми погоджуємо з інженерами виробника до замовлення.
Характеристики ECO-STS-C125-2/4/6IN
За даними виробника. Остаточна комплектація фіксується в технічно-комерційній пропозиції.
Сторона ESS
| C125-2IN | C125-4IN | C125-6IN | |
|---|---|---|---|
| Макс. кількість шаф ESS | 2 | 4 | 6 |
| Макс. струм ESS | 2 × 250 А | 4 × 250 А | 6 × 250 А |
| Номінальна потужність ESS | 2 × 125 кВт | 4 × 125 кВт | 6 × 125 кВт |
Сторона мережі
| C125-2IN | C125-4IN | C125-6IN | |
|---|---|---|---|
| Кількість вводів мережі | 1 | 1 | 1 |
| Макс. струм мережі | 500 А | 800 А | 1600 А |
| Номінальна напруга | 400 В | 400 В | 400 В |
| Діапазон напруги | 400 В ±15 % | 400 В ±15 % | 400 В ±15 % |
| Тип мережі | 3W+N+PE | 3W+N+PE | 3W+N+PE |
| Номінальна частота | 50 / 60 Гц | 50 / 60 Гц | 50 / 60 Гц |
| Час перемикання мережа/острів | < 20 мс | < 20 мс | < 20 мс |
СЕС і навантаження
| C125-2IN | C125-4IN | C125-6IN | |
|---|---|---|---|
| Макс. струм порту СЕС/навантаження | 250 А | 630 А | 800 А |
| Рекомендована макс. потужність PV-інверторів | 170 кВт | 430 кВт | 550 кВт |
| Рекомендована макс. потужність навантаження* | 70 % потужності ESS | 70 % потужності ESS | 70 % потужності ESS |
Допоміжне обладнання
| C125-2IN | C125-4IN | C125-6IN | |
|---|---|---|---|
| ДБЖ (UPS) | Стандартно | Стандартно | Стандартно |
| Сервісна розетка | 16 А | 16 А | 16 А |
| Захист від перенапруг | AC тип II | AC тип II | AC тип II |
| Клас точності лічильника | 0,5S | 0,5S | 0,5S |
| АВР (ATS) | Опціонально | Опціонально | Опціонально |
Загальні параметри
| C125-2IN | C125-4IN | C125-6IN | |
|---|---|---|---|
| Габарити (Ш×Г×В) | 800 × 1200 × 1800 мм | 1000 × 1200 × 1800 мм | 1200 × 1200 × 2200 мм |
| Висота над рівнем моря | 3000 м | 3000 м | 3000 м |
| Температура середовища | −15…+45 °C | −15…+45 °C | −15…+45 °C |
| Вологість | 0–95 % RH (без конденсату) | 0–95 % RH (без конденсату) | 0–95 % RH (без конденсату) |
| Охолодження | Повітряне | Повітряне | Повітряне |
| Ступінь захисту | IP54 | IP54 | IP54 |
| Зв’язок | RS485, Modbus TCP/IP | RS485, Modbus TCP/IP | RS485, Modbus TCP/IP |
Де використовується ECO-STS-C125-2/4/6IN
Резервне живлення
Як накопичувач Elecnova забезпечує безперебійну роботу підприємства під час відключень: перехід за 20 мс, робота разом із СЕС і генератором, підбір ємності.
СЕС + накопичувач
Навіщо комерційній СЕС накопичувач: використання денних надлишків увечері, робота станції під час відключень, обмеження перетоків у мережу.
